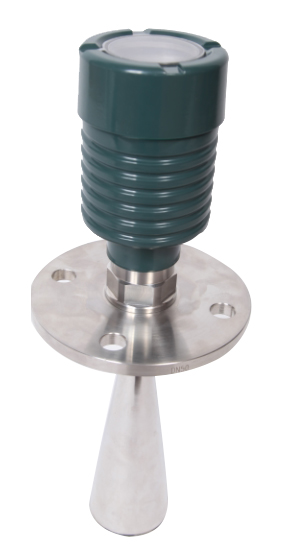

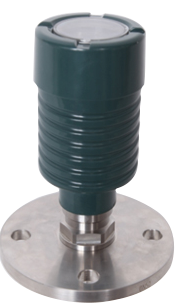

WHPWCS60系列超聲波 液（物）位計
WHPWCS超聲波液（物）位計是一種非接觸式的測量儀表，具有自動功率調整、增益控制、溫度補償、對干擾有一定抑制特點的智能儀表,特點是防腐型一體式雷達天線，盲區小，安裝簡單，主要應用于化工，冶煉，食品加工等行業。例如：鹽酸，硝酸，硫酸，堿液等各種強腐蝕性液體。測量范圍:20米。 過程連接：螺紋，法蘭 。過程溫度：（-60～120）℃。過程壓力：（-0.1～0.3）MPa 。精度：-3～+3mm.重復性：-1～+1mm.頻率范圍：26GHz.防爆等級：Exia IIC T6 Ga.防護等級：IP67.信號輸出：（4～20）Ma/HART(兩線/四線)RS485//Modbus。
一、工作原理：超聲波傳感器在微處理器的作用下，發射和接收超聲波，由超聲波在空氣中的傳播速度來測量超聲波傳感器與物位間距離（S）的。
測量計算公式：h=H-S.t/2
H:傳感器與容器底部間距離 S:超聲波在空氣中傳播速度（340m/s）
t:超聲波傳感器發出聲波到物位表面收回超聲波所需要的時間（S）
h:物（液）位高度
二、技術參數
供電電壓：220VAC或24VDC
輸 出：4～20mA、RS485
2個或4個報警點
量 程：0～40m任選
精 度：0.5％、0.25％
顯示方式：LCD16位
盲 區：0.3～1.0m
介質溫度：-25～80℃
環境溫度：-25～50℃
防護等級：IP65
功 耗：<10VA
耐 壓：<500kPa
三、安裝要求
(1) 傳感器和最高物位之間距離應大于盲區，并保證傳感器軸線垂直于被測物面
(2) 安裝位置盡可能遠離噪聲源
(3) 應保證傳感器發射角的存在，距器壁的距離L≥0.12×量程，測量時應避開入料口
(4) 測量范圍內不應有障礙物，以防造成回波干擾
